DIODOS – (rectificador experimentos)
--------------->
POR QUE SE QUEMAN LOS DIODOSESTÁN DISEÑADOS PARA SOPORTAR UN VOLTAJE MÁXIMO Y EL FLUJO DE UNA CORRIENTE MÁXIMO, EN POLARIZACIÓN DIRECTA E INVERSA,.
CUANDO ESTOS 2 FACTORES SE EXCEDEN SE SOBRE CALIENTA Y SE QUEMA EL DIODO ESO ES TODO.
|
MEDICIÓN DEL DIODO |
SE BEBE COLOCAR LOS TERMINALES ASI, EN EL MULTIMETRO.
PARA REALIZAR LA MEDICIÓN ES NECESARIO EXTRAER DEL CIRCUITO
POLARIZADO NO DEBE DE DAR UN VALOR, EN INVERSA NO DEBE DE DARNOS NINGÚN VALOR.
EN LA MEDICIÓN DIRECTA DEL DIODO SI ES DE CILICIO INMEDIATAMENTE EL MULTIMETRO NOS DEBE DE MARCAR 0.7 V, EL DIODO ESTA EN BUEN ESTADO.
LA ESCALA MAS BAJA DE OHMs ES SIMILAR A LA MEDIDA DE DIODOS Y EN ESTA DARÁ UN SONIDO O PITIDO.
DIODO CON CORTO
DIODO ABIERTO - MUY POCO SE DA
DIODO CON FUGAS - TIENE CORTO CIRCUITO
MAS SOBRE DIODOS
EN UN DIODO DAÑADO SON TRES LAS POSIBILIDADES.
1. TE MARCA CONTINUIDAD PURA
2. NO TE MARCA NADA DE NINGUNA FORMA.
3. EN UNA POSICIÓN TE MARCA CORRECTO EL DIODO, PERO EN LA OTRA POSICIÓN TE MARCA ALGO DE RESISTENCIA (O CON EL ANÁLOGO SE MUEVE MUY POCO LA AGUJA).
EN ESTE ULTIMO CASO SE LO DENOMINA DIODO CON FUGAS (PRODUCIDO POR EL RECALENTAMIENTO DEL MISMO, EN DONDE SE DEBILITO LA JUNTURA).
LA COMPROBACION DEL DIODO ZENER ES LA MISMA QUE EL DIODO NORMAL
COMO MEDIR EL VOLTAJE DE DIODO ZENER:
CASO PRACTICO:
1.-CONECTAMOS EL POSITIVO DE LA ALIMENTACIÓN A LA RESISTENCIA DE 1 KOHM
2.-EL OTRO TERMINAL DE LA RESISTENCIA LO CONCTAMOS AL TERMINAL DEL DIODO NEGATIVO O BANDA NEGRA .
3.-CONECTAMOS AL TERMINAL NEGATIVO DEL DIODO POLO POSITIVO DEL MULTIMETRO
4.-EN EL EXTREMO DEL DIODO LIBRE CONECTAMOS EL NEGATIVO DE LA FUENTE DE ALIMENTACION.
5.-CONECTAMOS EL NEGATIVO DEL MULTIMETRO EN EL NEGATIVO DE LA FUENTE DE ALIMENTACION.
6.-SI ALIMENTAMOS CON 3.5 VOLTIO DESDE LA FUENTE TAMBIÉN EN EL MULTIMETRO NOS DARÁ EL MISMO VOLTAJE DE 3.5 VOLTIOS.
1. TE MARCA CONTINUIDAD PURA
2. NO TE MARCA NADA DE NINGUNA FORMA.
3. EN UNA POSICIÓN TE MARCA CORRECTO EL DIODO, PERO EN LA OTRA POSICIÓN TE MARCA ALGO DE RESISTENCIA (O CON EL ANÁLOGO SE MUEVE MUY POCO LA AGUJA).
EN ESTE ULTIMO CASO SE LO DENOMINA DIODO CON FUGAS (PRODUCIDO POR EL RECALENTAMIENTO DEL MISMO, EN DONDE SE DEBILITO LA JUNTURA).
DIODO ZENER :
LA COMPROBACION DEL DIODO ZENER ES LA MISMA QUE EL DIODO NORMAL
COMO MEDIR EL VOLTAJE DE DIODO ZENER:

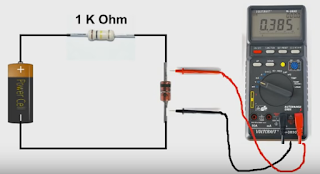

PARA MEDIR NECESITAMOS UNA BATERIA QUE SEA MAYOR DEL VOLTAJE DEL DIODO ZENER
ES MEJOR CONTAR CON UNA FUENTE VARIABLE YA QUE NO CONOCEMOS EL VOLTAJE DEL ZENER
1.-CONECTAMOS EL POSITIVO DE LA ALIMENTACIÓN A LA RESISTENCIA DE 1 KOHM
2.-EL OTRO TERMINAL DE LA RESISTENCIA LO CONCTAMOS AL TERMINAL DEL DIODO NEGATIVO O BANDA NEGRA .
3.-CONECTAMOS AL TERMINAL NEGATIVO DEL DIODO POLO POSITIVO DEL MULTIMETRO
4.-EN EL EXTREMO DEL DIODO LIBRE CONECTAMOS EL NEGATIVO DE LA FUENTE DE ALIMENTACION.
5.-CONECTAMOS EL NEGATIVO DEL MULTIMETRO EN EL NEGATIVO DE LA FUENTE DE ALIMENTACION.

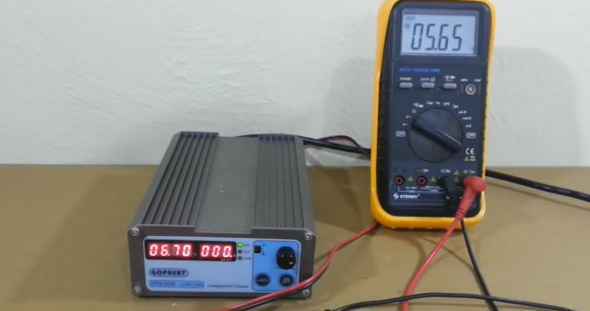

7.-SI SUBIMOS EL VOLTAJE DE LA FUENTE TAMBIEN SUBIRA EL VOLTAJE EN EL MULTIMETRO, HASTA QUE LEE EL MULTIMETRO QUE ES EL VOLTAJE MAXIMO DEL DIODO; ES DECIR EL VOLTAJE EN EL MULTI YA NO SUBIRA POR MAS QUE EN LA FUENTE SE SUBE.
8.-ENTOCES SE ESTA MIDIENDO UN DIODO ZENER DE 5.65 VOLTIOS
8.-ENTOCES SE ESTA MIDIENDO UN DIODO ZENER DE 5.65 VOLTIOS
FUNCIONAMIENTO DEL DIODO |
COMO FUNCIONA EL DIODO: DEJA PASAR LA CORRIENTE DESDE CATODO HACIA ANODO CUANDO EL DIODO ESTA POLARIZADO
SI POLARIZAMOS INVERSAMENTE : NO DEJA PASAR LA CORRIENTE; EL DIODO PERMITE EL PASO DELA CORRIENTE EN UN SOLO SENTIDO
RECTIFICADOR DE ONDA COMPLETA
